Смывной бачок унитаза: типы и установка

Смывные бачки, а также спускная арматура к ним, предназначены для промывки унитазов и напольных чаш, устанавливаемых в санитарных узлах, бытовых и др. помещениях зданий и сооружений различного назначения, при давлении воды в водопроводе до 1,0 МПа.

Типы смывных бачков

Смывные бачки выпускают следующих типов:

• Смывной бачок, устанавливаемый на унитазе с боковым или верхним пуском
• Смывной бачок низкорасполагаемый, среднерасполагаемый и высокорасполагаемый с боковым пуском

Смывные бачки делят на три условных группы по высоте расположения их к унитазу:

• БН- низкорасполагаемые (полочные) смывные бачки — устанавливаемые на унитазах
• БС- среднерасполагаемые (навесные) смывные бачки — укрепляемые на стенена высоте не более 1-го метра; через подводящую трубу
• БВ- высорасполагаемые (навесные) смывные бачки — укрепляемые на стене через подводящую трубу на высоте до 2-х метров

Низкорасполагаемые и среднерасполагаемые смывные бачки устанавливают в жилых и общественных местах пользования туалетами. Высокорасполагаемые смывные бачки устанавливают в основном в общественных местах пользования туалетами.

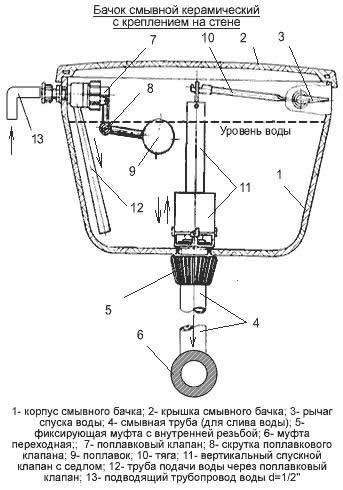

Низкорасполагаемые и среднерасполагаемые смывные бачки состоят из следующих деталей:

• корпус (1) с крышкой (2)
• спускной клапан (11)
• поплавковый клапан (7)
• спускная арматура

Высокорасполагаемые смывные бачки состоят из следующих деталей:

• корпус с крышкой;
• рычаг, который одним концом соединён с гибким сифоном, а другой — со спускной рукояткой (цепочкой).

В конструкциях смывных бачков применяют следующие термины —

Арматура наполнительная — устройство, автоматически заполняющее определенным количеством воды смывной бачок после его опорожнения и герметически закрывающееся.
Арматура спускная — устройство, приводимое в действие вручную или автоматически, обеспечивающее слив воды из смывного бачка в унитаз (напольную чашу).
Бачок смывной — безнапорный, аккумулирующий воду резервуар, наполняемый автоматически из водопроводной сети и опорожняемый вручную или автоматически для обеспечения смыва унитаза (напольной чаши).

Переливное устройство — устройство, отводящее из смывного бачка в унитаз воду при аварийном выходе из строя наполнительной арматуры. Полезный объем — количество воды, поступающее на смыв из бачка, заполненного до отметки на 20 мм ниже уровня перелива, при однократном воздействии на ручку пускового устройства продолжительностью не более 2 сек. при закрытой наполнительной арматуре.

Наружный диаметр присоединяемого к унитазу конца смывной трубы не более 50 мм. Размеры отверстий в корпусе бачка для присоединения наполнительной арматуры к трубе водопровода обеспечивают возможность крепления труб Dy=15 мм и менее. Полезный объем бачков составляет не менее 6,0 л.

Принцип работы смывного бачка

Принцип работы смывного бачка состоит в том, что при нажатии на ручку спускного рычага (3) тяга (10) поднимает вверх вертикальный спускной клапан (11), перекрывающий сток в переливную трубу (4), и вода поступает в унитаз.

Основное достоинство таких (смотри рисунки) смывных бачков в том, что вода поступает из бачка порциями — пока Вы держите открытым спускной клапан, поэтому лишней воды из бачка не протечет ни литра.

Когда уровень воды в бачке опускается до определённого предела, то спускной клапан (11) опускается и перекрывает отверстие.

После того как рычаг (3) будет отпущен — вертикальный клапан (11) опуститься в седло и снова перекроет сливное отверстие из бачка в унитаз.

Одновременно поплавок (9) также опускается с кромкой воды и открывает поплавковый клапан (7) для подачи воды в бачок из водопровода (13). Вода начнёт поступать в смывной бачок, пока не достигнет определённого уровня, который контролируется поплавком (9).

Поплавок поднимется по уровню поступившей воды и поплавковый клапан (7) перекроет поток воды из водопровода в бачок.

Принцип работы высокорасполагаемого смывного бачка

Принцип работы такого смывного бачка состоит в том, что при опускании спускной рукоятки вниз сифон наклоняется и через него вода поступает в унитаз через сливную трубу.
Основной недостаток таких смывных бачков — вода будет течь до тех пор, пока бачок не опустеет.

Установка и подключение смывных бачков

Смывной бачок устанавливают и подключают после установки и подключения унитаза. В нашем варианте смывного бачка подводка воды выполняется с боку — боковая подводка. Смывные бачки с боковой подводкой воды имеют наибольшее распространение из-за удобной компактной сетевой развязки.

Боковую подводку воды можно выполнить как жесткой линией водопровода (стальные или пластиковые трубы), так и гибкой подводкой — напорным шлангом с фиксирующими накидными гайками на концах.

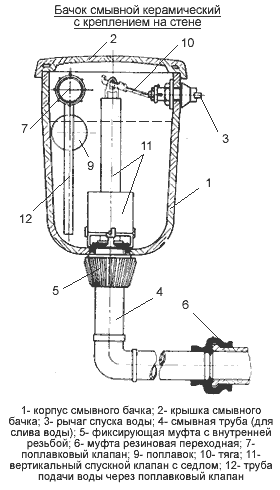

Подключение навесного смывного бачка

При сборке и установке навесного бачка унитаза выполняют следующее:
a) к установленному по месту и подключенному к канализации унитазу прикручивают смывную трубу бачка (4) соединив её с унитазом через муфту (6)
b) отмечают на стене места крепления бачка, предварительно соединив его со спускной трубой (4) через муфту (5);
c) бачок разъединяют с муфтой (5) и укрепляют на стене, затем снова прикручивают муфту (5) — теперь можно собирать внутренние детали бачка

Для навесных бачков собирают внутренние детали:

• привинчивают спускной механизм — рычаг спуска воды (3)
• вставляют седло и спускной вертикальный клапан с переливом (11)
• присоединяют рычаг спуска воды (3) к вертикальному клапану с переливом (11) через тягу (10)
• крепят муфтой через прокладку подводящую трубу (13) водопровода к бачку (1)
• прикручивают к муфте (13) поплавковый клапан (7)
• к клапану присоединяют скрутку (8)
• крепят поплавковый клапан (9) и регулируют скрутку поплавкового колена (8) под нужный угол — чем меньше угол наклона колена, тем выше уровень воды будет в бачке
• регулируют седло (11) и подкручивают фиксирующую муфту (5) слива из бачка в унитаз

Подключение полочного смывного бачка

Бачок унитаза устанавливается на полочку унитаза, прихватывается крепящими винтами и можно приступать к сборке деталей бачка.

А можно сначала собрать детали бачка, а затем его установить на унитаз — поступайте по обстоятельствам, как Вам удобней работать.

Есть прокладки между бачком и полочкой унитаза, которые захватывают сразу три отверстия слива (смыва).

Такие прокладки имеют овальную форму и их сначала промазывают с двух сторон силиконовым клеем. Соединяют (прихватывают болтами) через неё смывной бачок с полочкой унитаза. Выдерживают 15-20 минут, чтобы клей подсох и затем сливают воду и проверяют — просачивается вода межу бачком и полочкой или нет.

Если вода просачивается, то надо снять бачок и снова нанести клей в местах протечки. Обычно достаточно один раз нанести клей сплошной полоской с двух сторон по пазам прокладки. Для бачков, монтируемых на унитазе, собирают внутренние детали:

• подключают муфту подводки водопровода (13) к смывному бачку и прикручивают к муфте поплавковый клапан (7)
• вкручивают трубку перелива воды (6)
• привинчивают спускной механизм — рычаг спуска воды (3)
• вставляют седло и спускной вертикальный клапан (11)
• присоединяют рычаг спуска воды (3) к вертикальному клапану (11) через тягу (10)
• крепят поплавковый клапан (9) и регулируют скрутку поплавкового колена (8) под нужный угол — чем меньше угол наклона колена, тем выше уровень воды будет в бачке
• устанавливают бачок (1) на полку унитаза и фиксируют перелив в седло (11)
• регулируют седло (11) и фиксируют прокладку (12) слива из бачка в унитаз
• и закрепляют бачок фиксаторами (5) к унитазу

Важную роль в механизме смывного бачка играет поплавковый клапан (7), благодаря которому происходит автоматическое поступление и прекращение поступления воды в бачок. Работа поплавкового клапана регулируется положением поплавка.

Уровень воды в бачке (чтобы поплавок не опускался низко и не цеплялся за другие детали) можно регулировать подгибанием или разгибанием скрутки (8) поплавкового колена. Для уменьшения количества воды в бачке (для экономии расхода воды) колено скруткиследует подогнуть в направлении дна сливного бачка. рычага с поплавком (9)

При выборе смывного бачка надо обратить внимание, что существует три вида поплавковых клапанов:

• для сильного напора воды;
• для среднего напора воды
• для слабого напора воды.

В жилых домах обычно устанавливают поплавковые клапаны для низкого водяного давления. Если клапан рассчитан на слабый напор воды, то при условии высокого давления воды он будет пропускать воду даже в исправном состоянии.

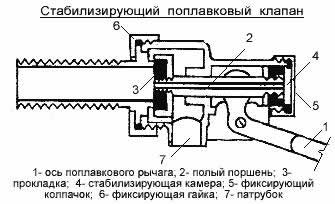

Если в районе проживания водяное давление постоянно скачет, то рекомендуется устанавливать стабилизирующий поплавковый клапан. В таком клапане поршень имеет полую конструкцию со стабилизирующей камерой на конце.

Вода поступает по поршню в стабилизирующую камеру и тем самым уравновешивает давление воды с обеих сторон поршня.

Указания по монтажу

На унитаз с цельноотлитой полочкой бачок прикрепляют болтами к полочке унитаза. При монтаже бачка, смонтированного на отдельной полочке, резиновую манжету, находящуюся на патрубке полочки, надевают на раструб унитаза и после этого полочку прикрепляют к унитазу.

При установке и закручивании к бачку седла под вертикальный спускной клапан (11) надо строго следить, чтобы седло не было перекошено, а вертикальный спускной клапан хорошо заходил в седло. В противном случае вода будет постоянно стекать в унитаз.

Обратите внимание, чтобы при сборке гайка перелива (6) была туго затянута. Иначе вода будет постоянно протекать в унитаз, а завернуть гайку позже можно будет только отсоединив бачок от полочки унитаза. Поплавковый клапан должен полностью перекрывать поступление воды в бачок при достижении уровня на 20 мм ниже перелива.

Таблица 1. Установочные размеры по ГОСТ 21485-94 для смывных бачков

Бачки типов БН, БС, БВ в сборе со смывной трубой, бачок типа БУ в сборе с полочкой должны быть герметичны при открытой и закрытой спускной арматуре. В комплект бачка должны входить:

• корпус бачка с крышкой
• комплект наполнительной арматуры
• комплект спускной арматуры
• гибкая подводка (по действующей технической документации)
• смывная труба (для бачков типов БН, БС и БВ)
• полочка по ГОСТ-22847 (для бачков типа БУ)
• паспорт, включающий техническое описание и инструкцию по монтажу и эксплуатации

Комплектность наполнительной и спускной арматуры указывается в технической документации на арматуру конкретного типа. Спускная арматура для бачка типа БУ комплектуется прокладкой, устанавливаемой между бачком и полочкой, и арматурой крепления его к полочке.
