Производство картриджей для смесителей: технология и этапы изготовления


Картриджи для смесителей — это ключевые элементы, обеспечивающие плавную регулировку воды и долговечность крана. Их производство требует высокой точности, использования качественных материалов и соблюдения строгих технологических норм. В этой статье подробно рассмотрим, как изготавливают картриджи на заводе, какое оборудование применяется и какие химические процессы могут быть задействованы.

1. Виды картриджей и их назначение

Перед тем как перейти к процессу производства, важно понять, какие типы картриджей существуют:

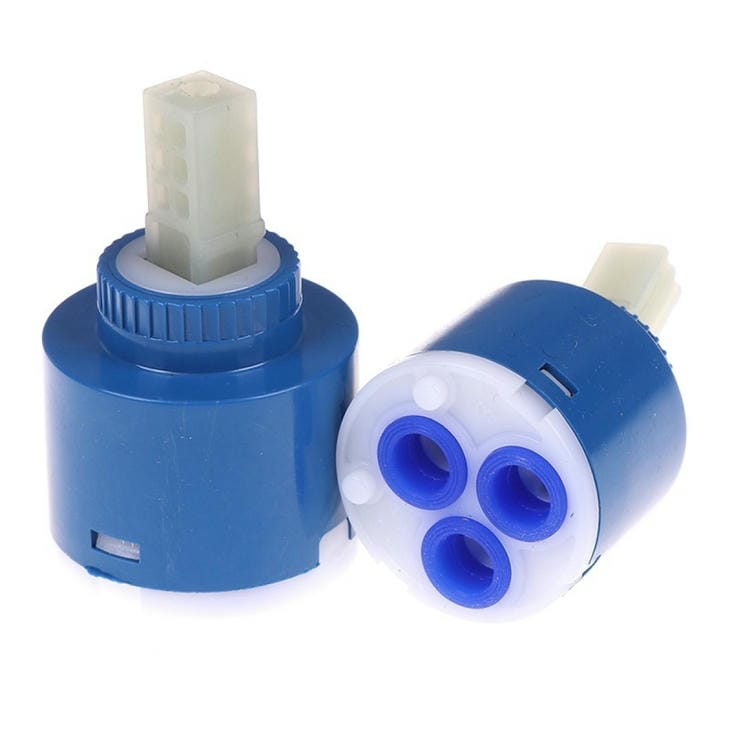

  • Дисковые (керамические) – состоят из двух полированных керамических пластин, которые регулируют поток воды.
  • Шаровые – используют металлический шар с отверстиями, поворот которого смешивает горячую и холодную воду.

Наиболее распространены керамические картриджи, поэтому основное внимание уделим их производству.

2. Материалы для изготовления картриджей

Для производства используются:

  • Оксид алюминия (Al₂O₃) – основа керамических пластин (высокая износостойкость).
  • Полипропилен (PP) или латунь – корпус картриджа.
  • Силиконовые или EPDM-прокладки – для герметизации.
  • Смазочные материалы (силиконовая смазка или PTFE) – для плавного хода механизма.

3. Этапы производства керамического картриджа

3.1. Изготовление керамических пластин

  1. Подготовка керамической смеси
    • Оксид алюминия (Al₂O₃) смешивают с добавками (например, оксидом циркония ZrO₂ для повышения прочности).
    • Добавляют связующие компоненты (поливиниловый спирт или акриловые смолы).
  2. Формовка дисков
    • Смесь прессуют в гидравлическом прессе под давлением 200–300 МПа.
    • Полученные заготовки сушат в печи при 80–120°C для удаления влаги.
  3. Спекание (синтеризация)
    • Диски обжигают в печи при 1400–1600°C для придания прочности.
    • После обжига поверхность шлифуют алмазными абразивами до зеркального состояния (точность 0,1–0,5 мкм).

3.2. Производство корпуса

  • Литье под давлением (для пластиковых корпусов)
    1. Гранулы полипропилена загружают в термопластавтомат (ТПА), где они плавятся при 200–250°C.
    2. Расплав впрыскивается в форму под давлением 500–1000 бар.
  • Токарная и фрезерная обработка (для латунных корпусов)
    1. Латунные заготовки обрабатываются на ЧПУ-станках для получения точных отверстий и пазов.

3.3. Сборка картриджа

  1. Установка керамических дисков в корпус.
  2. Нанесение силиконовой смазки для снижения трения.
  3. Монтаж резиновых уплотнителей (EPDM или NBR).
  4. Фиксация стопорного кольца или защелки.

3.4. Контроль качества

  • Гидравлические испытания – проверка на герметичность под давлением 10–15 бар.
  • Тест на износ – 50 000–100 000 циклов открывания/закрывания.
  • Проверка плавности хода – усилие поворота не должно превышать 2–3 Н·м.

4. Оборудование для производства

  • Гидравлические прессы – для формования керамики.
  • Печи для спекания – туннельные или камерные с точным контролем температуры.
  • Термопластавтоматы – для литья пластиковых деталей.
  • ЧПУ-станки – для обработки металлических корпусов.
  • Конвейерные линии сборки – автоматизированная установка компонентов.

Производство картриджей для смесителей – это высокотехнологичный процесс, требующий точного оборудования, качественных материалов и строгого контроля. Современные керамические картриджи служат 10–15 лет благодаря использованию оксида алюминия и полированных поверхностей. Понимание технологии их изготовления помогает выбирать надежные решения для сантехники.
