Производство маховиков для смесителей: технология и особенности изготовления


Маховики (вентили) — важные элементы управления смесителями, сочетающие функциональность и дизайн. Их производство включает литье, механическую обработку и декоративную отделку. В статье подробно рассмотрим полный цикл изготовления маховиков на современном производстве.

1. Конструкция и материалы

1.1. Типы маховиков

Можно выделить популярные виды маховиков для смесителей по форме:

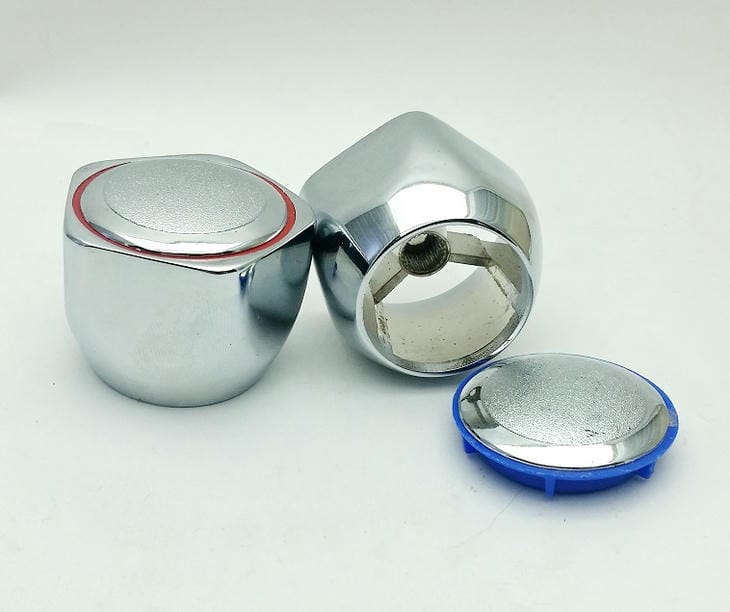

  • Квадро;
  • Мария;
  • Эрика;
  • Тыква;
  • Зета;
  • Примула;

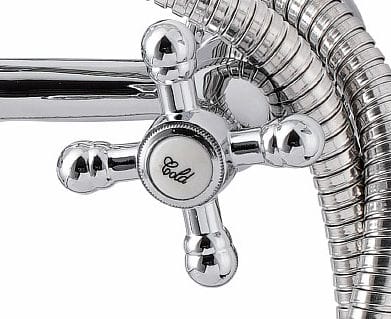

  • Крест;
  • Пластиковый белый низ;
  • Мет. 01

1.2. Используемые материалы

Материал Состав Особенности
Латунь CuZn39Pb3 (58-60% Cu, 2.5-3.5% Pb) Для премиальных моделей
ЦАМ (цинковый сплав) ZnAl4Cu1 (Al 3.9-4.3%, Cu 0.7-1.1%) Бюджетный вариант
Пластик Полипропилен с 30% талька (Mg₃Si₄O₁₀(OH)₂) Для экономичных решений
Нержавеющая сталь AISI 304 (18% Cr, 8% Ni) Премиум-сегмент

2. Технологический процесс производства

2.1. Литье металлических вентилей

Этап 1. Подготовка расплава

  • Латунь плавят при 900-950°C в индукционной печи.
  • Для улучшения текучести добавляют 0.02% фосфора (в виде CuP10).

Этап 2. Литье под давлением

  • Используются машины холоднокамерного литья:
    • Давление впрыска: 500-800 бар;
    • Скорость поршня: 2-3 м/с;
    • Температура формы: 180-220°C.

Этап 3. Обработка отливок

  1. Обрубка литников гидравлическими прессами;
  2. Дробеструйная обработка (стальная дробь Ø0.3-0.5 мм);
  3. Термообработка (отпуск при 250°C для снятия напряжений).

2.2. Производство пластиковых маховиков

  1. Подготовка композита:
    • Смешивание PP с тальком и модификаторами ударной вязкости;
    • Сушка при 80°C в течение 4 часов.
  2. Литье на ТПА:
    • Температура цилиндра: 210-230°C;
    • Давление впрыска: 800-1000 бар;
    • Охлаждение формы: 40-60 секунд.

2.3. Механическая обработка

Для металлических моделей:

  • Токарная обработка посадочного отверстия (Ø15±0.05 мм);
  • Фрезерование шлицов (6-8 пазов глубиной 1.5 мм);
  • Полировка поверхности (абразивная паста GOI).

Для пластиковых моделей:

  • Обработка резанием не требуется.
  • Только удаление облоя вручную.

3. Декоративная отделка

3.1. Гальванические покрытия

  1. Меднение:
    • Электролит: CuSO₄·5H₂O (200 г/л) + H₂SO₄ (50 г/л);
    • Толщина слоя: 15-20 мкм.
  2. Никелирование:
    • Состав ванны: NiSO₄·6H₂O (300 г/л) + NiCl₂ (50 г/л);
    • Параметры: pH 3.5-4.5, 50-60°C;
    • Толщина: 10-15 мкм.
  3. Хромирование:
    • Электролит: CrO₃ (250 г/л) + H₂SO₄ (2.5 г/л);
    • Плотность тока: 30-40 А/дм²;
    • Толщина: 0.3-0.5 мкм.

3.2. Альтернативные методы

  • PVD-покрытие (TiN, ZrN) для «золотых» и «графитовых» оттенков.
  • Порошковая окраска при 180-200°C для цветных моделей.
  • Лазерная гравировка для нанесения логотипов.

4. Контроль качества

  1. Геометрические параметры:
    • Проверка на координатно-измерительной машине;
    • Допуск на радиальное биение: ≤0.1 мм.
  2. Механические испытания:
    • Тест на кручение (момент ≥5 Н·м);
    • Ударная нагрузка (3 Дж без разрушения).
  3. Коррозионные тесты:
    • Солевой туман (96 часов по ASTM B117);
    • Термоциклирование (-15°C…+80°C, 50 циклов).

5. Оборудование

  1. Основное:
    • Индукционные печи IST-500;
    • Литьевые машины Buhler Evolution;
    • Гальванические линии C.U.E. Co.
  2. Вспомогательное:
    • Дробеструйные камеры Wheelabrator;
    • Ультразвуковые моечные машины;
    • Лазерные маркираторы Telesis.

6. Химические аспекты

  1. Реакции при литье:
    • Окисление цинка: 2Zn + O₂ → 2ZnO (при T>420°C);
    • Образование шлака: 2Cu + O₂ → 2CuO.
  2. Пассивация:
    • Формирование защитного слоя: Cr + O₂ → Cr₂O₃.
  3. Стабилизация пластика:
    • Действие антиоксидантов (Irganox 1010).

7. Современные тенденции

  1. Использование экологичных материалов:
    • Бессвинцовая латунь CuZn38Sn1;
    • Биопластики на основе PLA.
  2. Внедрение «умных» технологий:
    • RFID-метки для отслеживания;
    • Автоматизированная сортировка.
  3. Новые виды отделки:
    • Нано-керамические покрытия;
    • Эффект «жидкого металла».

Производство маховиков для смесителей — сложный многоэтапный процесс, требующий точного соблюдения технологических параметров. Современные предприятия достигают производительности до 50,000 изделий в сутки при сохранении высокого качества. Развитие отрасли идет по пути автоматизации и внедрения экологичных материалов, что позволяет создавать продукцию с улучшенными эксплуатационными характеристиками.
