Производство переключателей «ванна-душ»: полный технологический цикл от заготовки до сборки

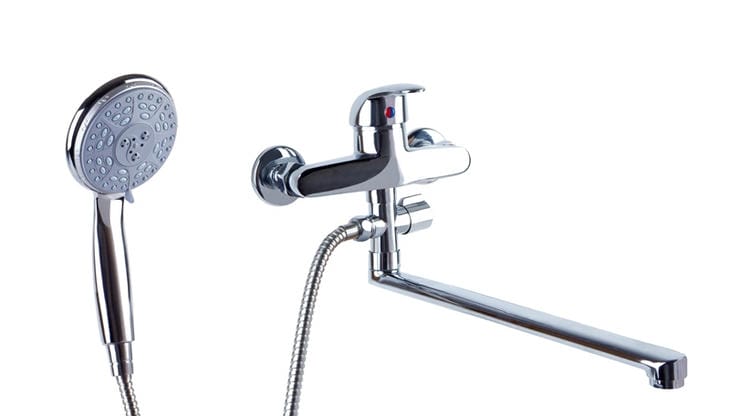

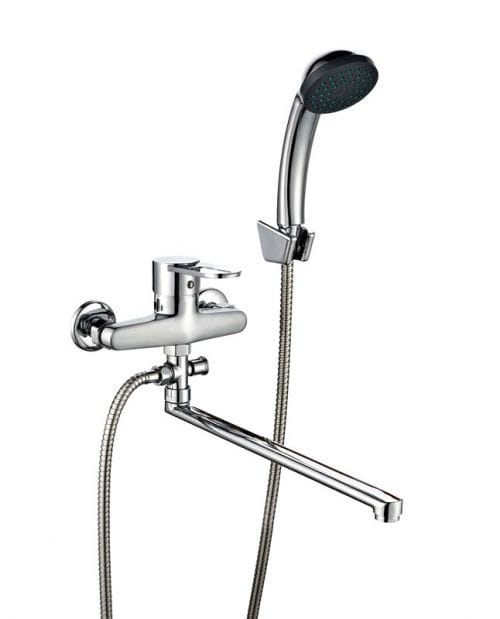

Переключатель «ванна-душ» (дивертор) — это ключевой узел смесителя, отвечающий за перенаправление потока воды с излива на душевой шланг. Несмотря на кажущуюся простоту, это высокоточное устройство, требующее сложного производственного процесса. Его надежность определяет комфорт и долговечность всей сантехнической арматуры. В статье рассмотрим производство основных типов переключателей: золотникового, кнопочного, поворотного дивертора, картриджного и шарового.

1. Типы переключателей и принцип их работы

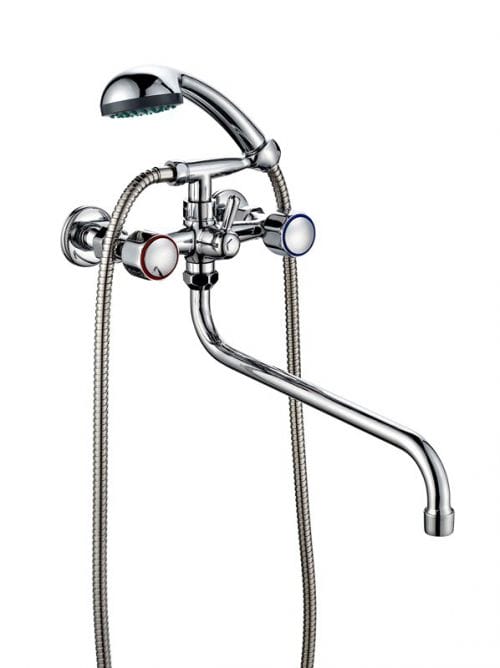

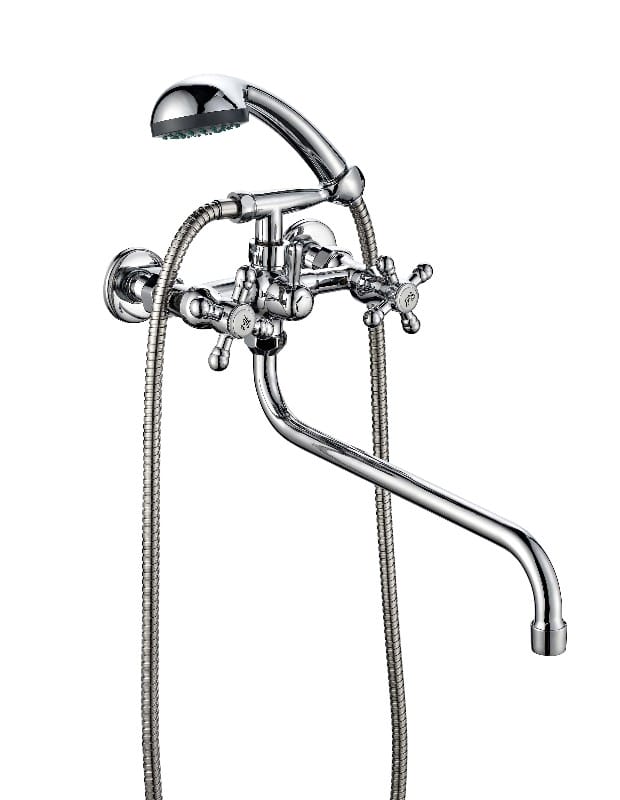

  • Золотниковый переключатель: Управляется поворотной рукояткой. Внутри цилиндрического корпуса перемещается запирающий элемент — золотник с канавками для уплотнительных колец (резиновых или из EPDM). При повороте каналы в золотнике совмещаются с каналами в корпусе, направляя воду в нужное русло. Герметичность обеспечивается за счет прижима уплотнений к седлам в корпусе.

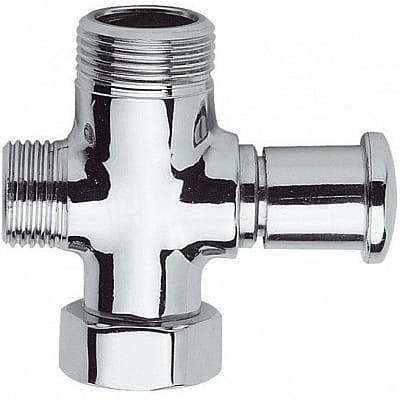

  • Кнопочный (вытяжной) переключатель: Управляется нажатием или вытягиванием кнопки на изливе. Основные компоненты: шток с запорным элементом, возвратная пружина и система уплотнительных колец. Нажатие фиксирует клапан в положении «душ», перекрывая выход к изливу. Следующее нажатие отпускает механизм, и пружина возвращает клапан в положение «излив». Чувствителен к давлению в системе.

  • Картриджный переключатель: Представляет собой единый неразборный модуль — картридж, который устанавливается в корпус смесителя и управляется отдельным рычагом. Принцип работы основан на использовании двух прецизионно отполированных керамических пластин с отверстиями. При повороте ручки одна пластина смещается относительно другой, совмещая отверстия и открывая поток воды в нужном направлении. Отличается высокой надежностью и плавностью хода.

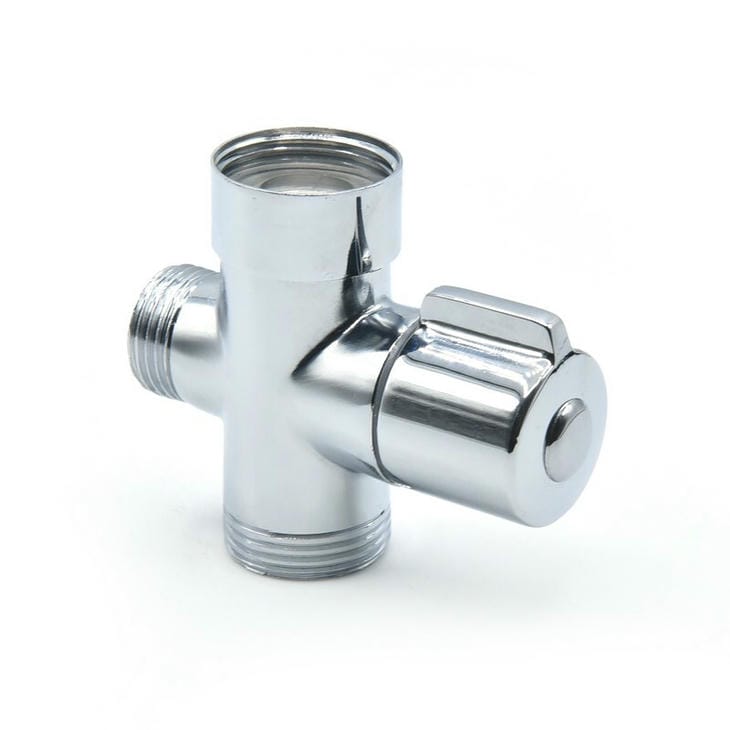

  • Поворотный дивертор: Флажковый, рычажный или поворотный дивертор для душа в ванной является оптимальным вариантом. Чтобы переключить воду необходимо просто повернуть рычаг в нужном направлении.

  • Шаровый переключатель: Принцип действия аналогичен шаровому смесителю. Основной элемент — полый шар с отверстиями, который плотно seated между двумя седлами (чаще тефлоновыми). Поворот ручки приводит шар в движение, и его отверстия совмещаются с камерами в корпусе, направляя воду либо к изливу, либо к душевому шлангу. Требует высокой точности изготовления.

2. Сырье и материалы

Качество и долговечность переключателя определяются материалами.

  • Корпус:

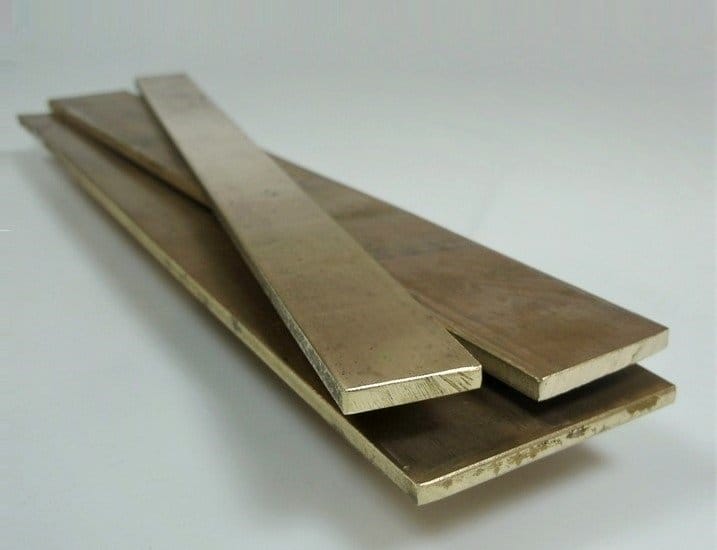

    • Латунь (CW510L, CW617N): Наиболее распространенный материал. Отличается excellentной обрабатываемостью, коррозионной стойкостью и долговечностью. Обязательно покрывается гальваническим покрытием (хром, никель).
    • Цинковый сплав (Zamak): Дешевая альтернатива латуни. Используется в экономичных моделях. Хрупок, склонен к окислению при повреждении гальванического слоя.
    • Нержавеющая сталь (AISI 304): Применяется реже из-за сложности обработки. Очень долговечна и гигиенична.
    • Высококачественный пластик (PPS, PPA с армированием стекволокном): Современный материал для корпусов и внутренних деталей. Устойчив к нагреву, износу и химическим воздействиям.

  • Запорные и рабочие элементы:

    • Керамика: Пластины из высокопрецизионной технической керамики (оксид алюминия). Абсолютно износостойкие, не подвержены коррозии, обеспечивают плавность хода и максимальную герметичность.
    • Полиоксиметилен (POM): Высокопрочный износостойкий пластик. Используется для изготовления золотников, штоков, шестерен. Имеет низкий коэффициент трения и высокую стабильность размеров.
    • Нержавеющая сталь: Для пружин и крепежа.

  • Уплотнения:

    • Силикон: Лучший материал. Эластичен, долговечен, устойчив к высоким температурам и химическим добавкам в воде, не теряет свойств со временем.
    • EPDM-каучук: Хорошая альтернатива силикону, также обладает высокой стойкостью.
    • NBR-каучук (нитрил-бутадиеновый): Более дешевый вариант, используется в бюджетных моделях. Менее устойчив к высоким температурам и окислению.

3. Полный технологический цикл производства

Этап 1: Производство корпуса и основных деталей (из латуни)

  1. Литье в металлические формы (литье под давлением): Расплавленная латунь под высоким давлением подается в стальную пресс-форму. После охлаждения получается грубая заготовка — литье.
  2. Обрубка и очистка: Литники удаляются, заготовки подвергаются дробеструйной или виброабразивной обработке для удаления облоя и окалины.
  3. Механическая обработка на станках ЧПУ: Ключевой этап, обеспечивающий точность. Заготовка закрепляется в обрабатывающем центре, где фрезеруются посадочные плоскости, нарезается резьба, растачиваются отверстия и каналы для воды. Особое внимание уделяется обработке седла клапана — критически важной поверхности для герметичности золотниковых систем.
  4. Мойка: Детали тщательно моются для удаления стружки и технологической смазки.

Этап 2: Изготовление внутренних компонентов

  • Для золотникового переключателя: Золотник вытачивается из латуни или POM-пластика. На него напрессовываются уплотнительные кольца (силиконовые или EPDM).

  • Для керамического картриджа:
    1. Прессование керамических пластин: Порошок технической керамики прессуется под высоким давлением.
    2. Спекание: Отпрессованные заготовки обжигаются в печах при температуре свыше 1600°C.
    3. Шлифовка и полировка: Пластины шлифуются алмазным инструментом до зеркальной чистоты поверхности (точность до микрона).
  • Для кнопочного механизма: Штоки и толкатели вытачиваются на автоматах, пружины изготавливаются из нержавеющей стали.

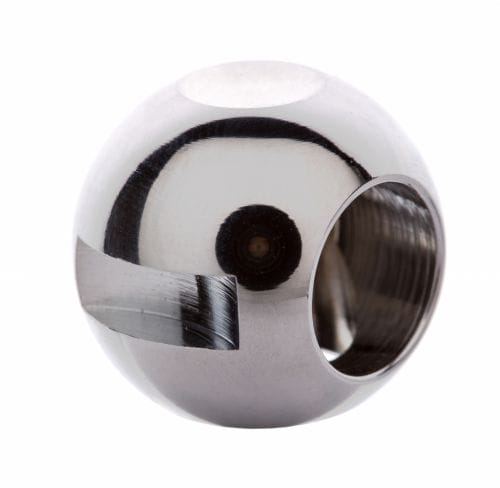

  • Для шарового механизма: Латунный шар обрабатывается с высочайшей точностью на шлифовальных станках для достижения идеальной сферичности.

Этап 3: Гальваническое покрытие

Латунные и цинковые детали корпуса проходят процесс гальваники для защиты и придания товарного вида.

  1. Обезжиривание и промывка.
  2. Активация для улучшения адгезии покрытия.
  3. Нанесение базового слоя (никель): Создает барьер против коррозии.
  4. Нанесение финишного слоя (хром): Декоративный и износостойкий слой.
  5. Промывка и сушка.

Этап 4: Сборка и контроль качества

  1. Предварительная сборка узлов: Собираются внутренние механизмы: в корпус вставляются золотники, устанавливаются керамические картриджи, собирается кнопочный механизм.
  2. Установка уплотнений: Все соединения уплотняются силиконовыми или EPDM-кольцами.
  3. Финальная сборка: Собирается весь узел, закручиваются заглушки, декоративные колпачки.
  4. Строгий контроль качества:
    • Визуальный контроль: Наличие дефектов покрытия, механических повреждений.
    • Проверка на герметичность (100% тестирование): Собранный узел испытывается на стенде под давлением, значительно превышающим рабочее (например, 10-15 атм). Проверяются оба положения («ванна» и «душ»).
    • Проверка функционала: Плавность хода, четкость срабатывания, усилие переключения.
  5. Упаковка: Готовые изделия упаковываются для защиты от влаги и пыли.

4. Особенности производства разных типов

  • Золотниковый: Требует сложной механической обработки корпуса для создания точных седел и каналов. Критически важна точная подгонка уплотнений. Относительно ремонтопригоден.
  • Кнопочный: Требует точной калибровки пружины и тщательного подбора уплотнений на штоке для исключения протечек. Эффективность зависит от давления воды.
  • Картриджный (керамический): Наиболее затратный этап — производство и шлифовка керамических пластин. Сборка максимально упрощена, так как представляет собой установку готового неремонтопригодного модуля. Самый надежный и долговечный тип.
  • Шаровый: Требует высочайшей точности изготовления шара и его седел для обеспечения герметичности. Чувствителен к загрязнениям в воде.

Производство переключателя «ванна-душ» — это симбиоз традиционного металлообрабатывающего и современного высокоточного производства. Надежность изделия закладывается на каждом этапе: от выбора сырья и точности обработки на станках ЧПУ до качества гальваники и строгости контроля на герметичность. Понимание этих процессов позволяет сделать осознанный выбор: изделия на основе керамического картриджа с силиконовыми уплотнениями в латунном корпусе служат десятилетиями, в то время как дешевые переключатели из силумина с резиновыми уплотнителями низкого качества — частая причина протечек и ремонтов.
